Assalamu’alaikum kawan-kawan disini kita akan belajar
membuat skema jaringan client server menuggunaan Cisco Packet Tracer. Yang mana
pada skema tersebut terdiri dari 1 server, 1 switch dan 3 perangkat komputer. Cisco
Packet Tracer sendiri merupakan simulator jaringan yang digunakan untuk media
pembelajaran dan simulasi untuk merancang jaringan komputer mengingat harga
alat-alat jaringan komputer yang sangat mahal jadi untuk merancangnya terlebih
dahulu bisa menggunakan Cisco Packet Tracer.
Oke langsung kita coba membuat jaringan client server
seperti langkah-langkah berikut :
1.
Pertama-tama, kita buka dulu Cisco Packet Tracer.
Disini saya memakai Cisco Packet Tracer Student versi 6.2. Berikut
penampakannya :
2. Kemudian,
desain perangkatnya seperti ini. 1 buah server, 1 buah switch dan 3 buah
komputer. Mendesainnya cukup mudah, hanya dengan mendrag dan mendrop perangkat
yang dipilih. Berikut contoh penampakannya.
3.
Selanjutnya hubungkan semua perangkat ke switch. Pilih
connection dan pilih automaticcally choose connection. Fitur ini memungkinkan
pemilihan kabel secara otomatis oleh Cisco Packet Tracer tanpa perlu memilih
kabel straight atau cross. Berikut tampilannya.
4.
Klik pada server untuk mengatur alamat IP, kemudian
pilih desktop.
5.
Lalu pilih IP Configuration.
6.

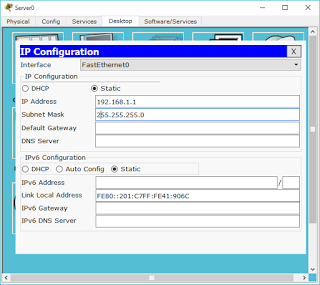

Atur alamat IP dan subnet mask seperti gambar dibawah.
7.
Pilih tab Service dan pilih DHCP untuk mengatur DHCP
server. Pilih ON dan atur seperti tampilan berikut. Jangan lupa pilih save
untuk menyimpan.
8.
Selesai untuk server. Beralih ke client, klik pada
salah satu komputer client, atur IP Address dengan DHCP. Lakukan yang sama ke
komputer client yang lain.
9. Setelah semua komputer diatur. Kita coba tes koneksi
dari salah satu komputer client ke komputer server. Caranya klik pada komputer
client, pilih desktop, pilih command prompt. Ketik ping alamat IP server. Jika
reply dan tidak RTO, maka terhubung dan berhasil membuat skema jaringan
client-server. Berikut contoh tampilannya
