Membuat Simulasi Jaringan VLAN pada Cisco Packet Tracer

Assalamu’alaikum kawan-kawan disini kita akan membuat jaringan VLAN sederhana pada aplikasi Cisco Packet Tracer. Sebelum kita buat akan lebih baik kita mengetahui apa itu jaringan VLAN. VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation.

Yuuk sama-sama kita buat ikuti langkah-langkah seperti di bawah ini :

1.             Desain jaringan seperti di bawah ini.

2.             Kemudian gunakan kabel straight untuk menghubungkan setiap device.

3.             Atur ip address Untuk server A IP Address 192.168.1.1/24 Gateway 192.168.1.254 dan untuk server B IP Address 172.16.10.1 dan Gateway 172.16.10.254.

4.             Atur ip address setiap server menjadi DHCP.

5.             Selanjutnya konfigurasi switch pada tab CLI seperti berikut :

Switch#enable

Switch#vlan database

Switch(vlan)#vlan 100 name lab_a

Switch(vlan)#vlan 200 name lab_b

Switch(vlan)#exit

Switch#sh vlan.

6.             Masukan port pada switch seperti langkah dibawah ini.

7.             Lakukan hal yang sama pada lab_b isikan untuk port 0/11 hingga 0/15.

8.             Kemudian lihat hasil vlan untuk melihat perpindahan port menggunakan perintah sh vlan.

9.         Tambahkan router lalu hubungkan dengan switch dan isikan CLI seperti di bawah ini.

10.         Dan hasilnya seperti di bawah ini.

11.         Kemudian test ping untuk membuktikan apakah jaringan sudah terhubung

Sekian tutorial kali ini semoga bermanfaaat......

Membuat Jaringan DHCP dan implementasi AccessPoint Menggunakan Cisco Packet Tracer

Assalamu’alaikum kawan kawan disini kita akan membuat sebuah jaringan komputer menggunakan 1router, 2 server, dan menggunakan 2 buah accesspoint pada aplikasi Cisco Packet Tracer. Access Point adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote. Dengan access points (AP) clients wireless bisa dengan cepat dan mudah untuk terhubung kepada jaringan LAN kabel secara wireless. Atau Agar kita lebih mudah untuk memahaminya maka bisa dibilang sebuah alat yang digunakan untuk menghubungkan alat-alat dalam suatu jaringan, dari dan ke jaringan Wireless. Yuuuuk langsung kita kerjakan.

1.            Desain sebuah jaringan seperti dibawah ini.

2.            Atur ip address server 0 seperti langkah dibawah ini.

3.            Lalu atur DHCP server 0 seperti biasa seperti langkah dibawah ini.

4.            Kemudian atur ip address server 1 seperti langkah dibawah ini.

5.            Lalu atur DHCP server 1 seperti biasa seperti langkah dibawah ini.

6.            Kemudian kita ke komputer atur WMP300N pertama matikan komputer buang port kabel RG45 lalu masukan wlan card ke tempat RG45 tadi dan hidipkan kembali komputer. Ulangi langkah berikut ke semua komputer.

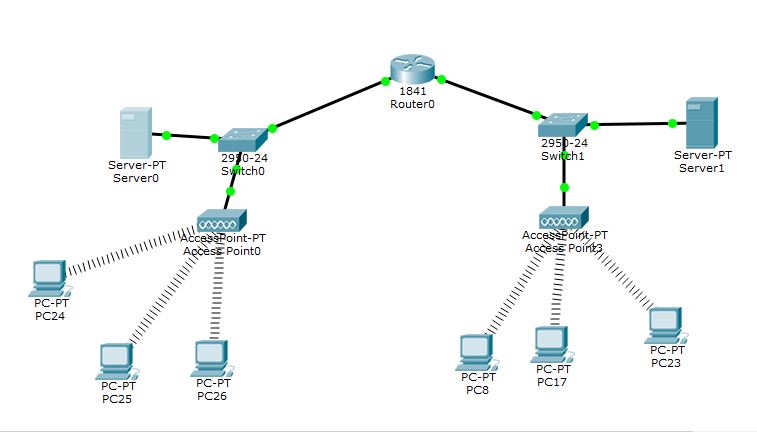

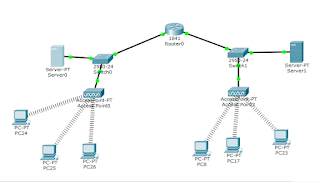

7.            Sehingga tampilannya seperti ini.

8.            Ping komputer server 1 melalui komputer server 0 untuk melihat apakah jaringan sudah terhubung.

Nah kita telah membuat jaringan DHCP dan implementasi Accesspoint hingga semua jaringan terhubung. Terima kasih semoga bermanfaat.....
